соленоидный механизм

АВР ASCO серии 7000

основные характеристики

- Количество полюсов – 2, 3 или 4 полюса.
- Номинальный рабочий ток – от 30 до 4000А.
- Простота монтажа в шкаф и минимальные пуско-наладочные работы.
- Открытое исполнение для монтажа в шкаф клиента или в шкафу.

преимущества АВР серии 7000

1. Законченное решение. Стандартный комплект поставки: переключатель и контроллер Group5.
2. Переключение с разрывом цепи питания, без разрыва или с заданной задержкой.
3. АВР с байпасом.
4. Время переключения 0,05-0,2с.
5. Управляющий сигнал на переключение – импульсный не более 100мс, от контроллера АВР.
6. Устройство переключения – односоленоидный механизм.
7. Двухпозиционный переключатель.
8. Наличие механической блокировки.
9. Невозможность встречного включения.
10. Автоматический пуск ДГУ.
11. Дистанционный мониторинг RS-485 / ModBus, Ethernet / SNMP.
12. Высокая устойчивость к токам КЗ.
13. Механическая устойчивость – 50 000 циклов.
14. "Сухие" контакты положения.
15. Мониторинг обоих вводов по всем трем фазам.

Заказать АВР ASCO серии 7000

типы переключателя

Шкафы автоматического ввода резерва АВР ASCO предназначены для автоматического включения резервного питания в режиме сеть-сеть или сеть-генератор, а так же переключения на основной ввод при восстановлении питания, дополнительно могут использоваться для автоматического запуска дизель-генератора.

Основой шкафа автоматического ввода резерва АВР является автоматический переключатель ASCO серии 7000. Переключатели АВР ASCO 4000 выпускаются на ток до 4000А и напряжение до 600В и подразделяются на следующие типы:

Автоматические переключатели с перекрытием контактов

Имеют перекрывающиеся контакты, позволяющие коммутировать электрические нагрузки без перебоев в подаче питания. Переключатель ASCO работает в режиме с перекрытием контактов, если параметры обоих источников питания доступны. Логическая схема управления определяет, должно ли быть переключение разомкнутым или замкнутым.

Автоматические переключатели с задержкой

Разработаны специально для коммутирования нагрузки между источниками питания. Они преднамеренно имеют положение, при котором нагрузка отключена в течение регулируемого интервала времени.

Переключатели с дистанционным управлением

Неавтоматические переключатели используются для дистанционного управления переключением питания нагрузки. Управление осуществляется с помощью местных или дистанционных ручных выключателей в цепи управления.

Переключатели с использованием изолированного байпаса

Наличие функций байпаса и развязки позволяет производить осмотр и испытания переключателей без каких-либо перебоев в подаче питания в нагрузку.

особенности АВР ASCO 7000

1. Традиционная конфигурация переключателя на два направления плюс режим работы с замыканием и задержкой переключения. Переключатели    всех конфигураций могут быть либо с автоматическим, либо с ручным управлением.

2. Переключатели сертифицированы и включены в перечень в соответствии со стандартами UL 1008 и CSA в части, касающейся переключающего  оборудования.

3. Независимая сертификация и внесение в перечень в соответствии со стандартом IEC 60947-6-1, маркировка CE и Kema Keur (дополнительно).

4. Рассчитаны на напряжение до 600 В переменного тока и ток от 30 до 4000 ампер.

5. Надежный, хорошо зарекомендовавший себя соленоидный механизм управления.

6. Выдерживает и надежно работает при 30 циклах переключения при максимально допустимом токе для обеспечения оптимальной гибкости      работы выключателя (1000 - 4000 ампер).

7. Варианты с постоянно подключенной, коммутируемой нейтралью или с перекрывающимися нейтралями.

8. Главные и разрядные контакты, заменяемые с передней панели устройства (600 - 4000 А).

9. Программируемый микропроцессорный контроллер с клавиатурой и жидкокристаллическим индикатором.

10. Расположенный по центру клеммный блок, предназначенный для подключения управляющих сигналов, обеспечиваемых пользователем (260 -      4000 А).

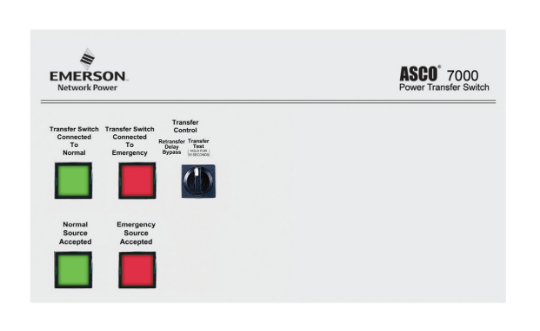

11. Управляющие 16 мм индикаторы промышленного применения.

12. Механические индикаторы положения переключателя и световые индикаторы, указывающие на используемый в данный момент источник            питания.

13. Подключение к стандартной клемме заземления или шине заземления.

14. Четыре вспомогательных контакта; два контакта замыкаются, когда переключатель находится в основном положении и два контакта замыкаются,  когда переключатель находится в аварийном положении.

15. Возможность местной/дистанционной последовательной связи для сопряжения с изделиями PowerQuest фирмы ASCO.

Заинтересовал шкаф АВР ASCO серии 7000?
Вы можете получить брошюру с подробной информацией на электронную почту.

Получить брошюру

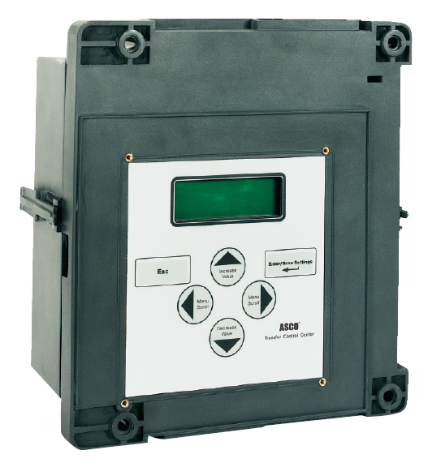

контроллер АВР ASCO серии 7000

Данный контроллер представляет собой наиболее совершенную из известных в промышленности цифровую панель управления, работающую на базе микропроцессора, и стандартно выполняет все функции, связанные с напряжением, частотой, управлением, синхронизацией и диагностикой, требуемые в большинстве случаев, связанных с использованием аварийного и резервного питания.

характеристики контроллера

Микропроцессорный контроллер АВР ASCO 7000 используется со всеми автоматическими переключателями, рассчитанными на ток от 30 до 4000 А.

- Один и тот же контроллер может использоваться для переключения с закрытым, открытым переходом и в режиме с задержкой.

- Цифровой микропроцессор.

- Программирование функций с клавиатуры и установка параметров без использования измерителей, дополнительных источников питания и руководств.

- Один контроллер имеет шестнадцать (16) номиналов напряжения.

- Для анализа характеристик используется автономная диагностика, обеспечивающая вывод на панель управления информации состоянии автоматического переключателя.

- Отображение и отсчет активизируемых режимов.

- Дисплей с многоязыковой поддержкой (английский, немецкий, испанский, французский).

- Защита паролем от несанкционированного изменения параметров.

- Плата последовательной коммуникации (протокол RS-422/485) для вывода информации о регулировках и активизированных функциях.

- Коммуникационные изделия PowerQuest.

Измерение напряжения и частоты

1. Уставки по выходу напряжения за допустимые пределы по всем трем фазам как при питании от основного, так и от резервного источников.

2. Уставки по выходу частоты за допустимые пределы по всем трем фазам как при питании от основного, так и от резервного источников.

3. Измерение среднеквадратичного значения напряжения с точностью + 1%; измерение частоты с точностью + 0.2%.

4. Выбираемые уставки: измерение трех- и однофазного напряжения от основного и резервного источников частотой 50 или 60 Гц.

5. Для фазочувствительных нагрузок измерение чередования фаз.

6. Определение нарушения баланса фаз.

Запросить цену на АВР ASCO 7000
Функции индикации состояния и управления

- Выходные контакты сигналов на запуск двигателя.

- Улучшенный синфазный алгоритм, предусматривающий автоматическое измерение разности частот основного и резервного источников питания и осуществляющий переключение при заданном фазовом угле для минимизации воздействия на используемые в качестве нагрузки электродвигатели.

- Журнал событий хранит и позволяет вывести на экран 99 событий с записью времени, даты, описания и причины возникновения.

- Выходные сигналы для дистанционной индикации доступности основного и резервного источников питания.

- Статистические экраны мониторинга автоматического переключателя/системы, обеспечивающие:
1. Общее количество переключений.
2. Число переключений, вызванных проблемами с источником питания.
3. Общее число дней работы переключателя.
4. Общее количество часов доступности основного и резервного источников питания.

Временные задержки

- Задержка запуска двигателя - задержка всех сигналов запуска двигателя для пропуска кратковременных перебоев питания от основного источника - от 0 до 6 секунд (может быть увеличено до 60 минут при использовании внешнего источника питания напряжением 24 В постоянного тока).

- Задержка переключения на резервный источник питания - регулируется от 0 до 60 минут.

- Задержка переключения при кратковременных переходных процессах в резервном источнике, вызванных подключением генераторного агрегата - регулируется от 0 до 6 секунд.

- Задержка переключения обратно на основной источник с двумя уставками:
1. Режим отсутствия питания - от 0 до 60 минут.
2. Режим тестирования - от 0 до 60 минут.

- Задержка при работе двигателя вхолостую - регулируется от 0 до 60 минут.

- Сигнал задержки до и после переключения для выборочного отключения нагрузок с программируемым байпасом при возникновении проблем с источником питания - регулируется от 0 до 5 минут. Этот сигнал может использоваться для управления устанавливаемым пользователем реле или двумя контактными группами на два направления с номиналом 3 А при 480 В переменного тока. Укажите дополнительное оборудование ASCO 31Z.

- Полностью программируемое устройство тренировки двигателя с семью (7) независимыми режимами тренировки генераторного агрегата как с нагрузкой, так и без нее с интервалами один день, одна неделя, две недели , один месяц.

- Подача аварийных сигналов, наличие логических и временных задержек для использования совместно с переключателями, использующими закрытый принцип переключения.
1. Задержка входа в синхронизм - регулируется от 0 до 3 секунд.
2. Потеря синхронизации - регулируется от 1 до 5 минут.
3. Увеличение времени работы в параллель - регулируется от 0.1 до 1.0 секунды.

- Задержка отключения нагрузки - регулируется от 0 до 5 минут.
