УЗИП DEHN – надежная защитА

Защитите ваше оборудование от последствий ударов молнии и
коммутаций в системах электроснабжения.

недооцененный риск

импульсные перенапряжения

Опасность импульсных перенапряжений на практике часто недооценивается.

Такие кратковременные резкие повышения напряжения длительностью несколько долей секунды, могут быть вызваны прямыми, близкими или удаленными ударами молнии, а также возникают при коммутациях в системах электроснабжения. Установка УЗИП в шкафы АВР Энки существенно увеличивает надежность системы гарантированного электроснабжения.

прямые и близкие удары молнии

Под прямым понимают удар молнии непосредственно в здание, а под близким - удар вблизи здания либо в линии, входящие в здание (например, низковольтные линии электропитания, телекоммуникационные кабели, линии передачи данных и т.д.).
Высокие значения энергии и амплитуды импульсного тока молнии, а также вызванные им импульсные напряжения и электромагнитные поля представляют серьезную опасность для здания и установленного внутри него оборудования. В результате прямого удара и протекания тока молнии происходит кратковременное резкое повышение потенциала системы заземления до нескольких сотен тысяч вольт. В результате, оборудование, установленное внутри здания, оказывается под воздействием импульсного перенапряжения в десятки-сотни раз превышающего нормальное рабочее напряжение.

Перенапряжения, вызванные прямыми ударами молнии, являются самыми опасными для электрического и электронного оборудования. Помимо падения напряжения на сопротивлении заземления импульсные перенапряжения могут воздействовать на электрооборудование в здании, а также, другое оборудование, соединенное с рассматриваемым электрическими или другими проводящими коммуникациями, в результате мощного электромагнитного поля. Это так называемые индуцированные перенапряжения. Несмотря на то, что их энергия меньше, чем у перенапряжений, вызванных прямым ударом молнии, они все равно представляют существенную опасность для электрического и электронного оборудования.

удаленные удары молнии

К удаленным относят удары молнии на значительном расстоянии от защищаемого объекта, удары в воздушные линии среднего напряжения или вблизи них, а также разряды между облаками.

комутационные перенапряжения

Коммутации в системах электроснабжения могут вызывать импульсные перенапряжения в электроустановках амплитудой до нескольких тысяч вольт. Они проявляются, например, при отключении индуктивной нагрузки (например, трансформаторов, реакторов, электродвигателей), а также при горении электрической дуги при срабатывании предохранителей.
В случае совместной прокладки силовых и информационных линий создается угроза сбоя в работе и выхода из строя чувствительного оборудования.

Требуется защита от импульсных перенапряжений
Специалисты нашей компании подробно проконсультируют Вас
по телефону (812) 449-14-10 или задайте свой вопрос на сайте.

различные виды защиты

Классы УЗИП

УЗИП DEHn

класс I

Функцией УЗИП класса I (разрядников тока молнии) является защита от мощных импульсных токов молнии, протекающих в проводящих частях оборудования при прямых попаданиях молнии в систему молниезащиты здания, а также питающие или информационные линии.

Они устанавливаются как можно ближе к месту ввода кабелей в здание.

УЗИП DEHN

класс II

УЗИП последующих классов (ограничители импульсных перенапряжений) защищают от оставшейся энергии тока молнии, электромагнитных наводок и коммутационных перенапряжений.
УЗИП класса II устанавливаются в распределительных щитах, питающих группу электроприемников средней чувствительности (например, в этажных или комнатных распределительных щитах).

УЗИП DEHN

класс III

УЗИП класса III, защищающие наиболее чувствительное электрическое и электронное оборудование от остаточных воздействий импульсных перенапряжений, устанавливаются в непосредственной близости к защищаемому оборудованию.

широчайший выбор

ТИПЫ УЗИП DEHN

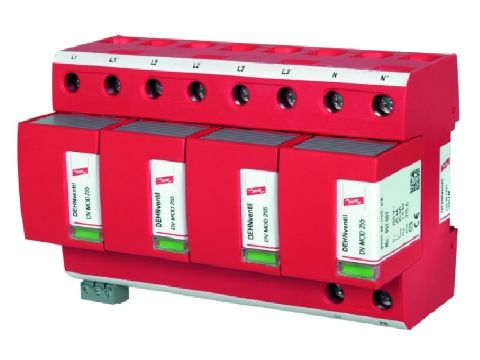

Компания DEHN предлагает широчайший выбор УЗИП для систем электроснабжения Red/Line.

Многообразие изделий и технических решений на их основе
позволяет провести технико-экономическую оптимизацию концепции защиты для зданий
и систем автоматизации
самого различного назначения.
