соленоидный механизм

АВР ASCO серии 4000

основные характеристики

- Количество полюсов – 2, 3 или 4 полюса
- Номинальный рабочий ток – от 30 до 4000А
- Простота монтажа и минимальные пуско-наладочные работы.
- Открытое исполнение для монтажа в шкаф клиента или в шкафу.

преимущества АВР серии 4000

1. Законченное решение. Стандартный комплект поставки: переключатель и контроллер Group5.
2. Переключение с разрывом цепи питания, без разрыва или с заданной задержкой.
3. Время переключения 0,05-0,2с.
4. Управляющий сигнал на переключение – импульсный не более 100мс, от контроллера АВР.
5. Устройство переключения – односоленоидный механизм.
6. Двухпозиционный переключатель.
7. Наличие механической блокировки.
8. Невозможность встречного включения.
9. Автоматический пуск ДГУ.
10. Дистанционный мониторинг RS-485 / ModBus, Ethernet / SNMP.
11. Высокая устойчивость к токам КЗ.
12. Механическая устойчивость – 50 000 циклов.
13. "Сухие" контакты положения.
14. Мониторинг обоих вводов по всем трем фазам.

типы переключателя

Шкафы автоматического ввода резерва АВР ASCO предназначены для автоматического включения резервного питания в режиме сеть-сеть или сеть-генератор, а так же переключения на основной ввод при восстановлении питания, дополнительно могут использоваться для автоматического запуска дизель-генератора.

Основой шкафа автоматического ввода резерва АВР является автоматический переключатель ASCO серии 4000. Переключатели АВР ASCO 4000 выпускаются на ток до 4000А и напряжение до 600В и подразделяются на следующие типы:

Автоматические переключатели с перекрытием контактов

Имеют перекрывающиеся контакты, позволяющие коммутировать электрические нагрузки без перебоев в подаче питания. Переключатель ASCO работает в режиме с перекрытием контактов, если параметры обоих источников питания доступны. Логическая схема управления определяет, должно ли быть переключение разомкнутым или замкнутым.

Автоматические переключатели с задержкой

Разработаны специально для коммутирования нагрузки между источниками питания. Они преднамеренно имеют положение, при котором нагрузка отключена в течение регулируемого интервала времени.

Переключатели с дистанционным управлением

Неавтоматические переключатели используются для дистанционного управления переключением питания нагрузки. Управление осуществляется с помощью местных или дистанционных ручных выключателей в цепи управления.

особенности АВР ASCO 4000

1. Традиционная конфигурация переключателя на два направления плюс режим работы с замыканием и задержкой переключения. Переключатели    всех конфигураций могут быть либо с автоматическим, либо с ручным управлением.

2. Переключатели сертифицированы и включены в перечень в соответствии со стандартами UL 1008 и CSA в части, касающейся переключающего  оборудования.

3. Независимая сертификация и внесение в перечень в соответствии со стандартом IEC 60947-6-1, маркировка CE и Kema Keur (дополнительно).

4. Рассчитаны на напряжение до 600 В переменного тока и ток от 30 до 4000 ампер.

5. Надежный, хорошо зарекомендовавший себя соленоидный механизм управления.

6. Выдерживает и надежно работает при 30 циклах переключения при максимально допустимом токе для обеспечения оптимальной гибкости      работы выключателя (1000 - 4000 ампер).

7. Варианты с постоянно подключенной, коммутируемой нейтралью или с перекрывающимися нейтралями.

8. Главные и разрядные контакты, заменяемые с передней панели устройства (600 - 4000 А).

9. Программируемый микропроцессорный контроллер с клавиатурой и жидкокристаллическим индикатором.

10. Расположенный по центру клеммный блок, предназначенный для подключения управляющих сигналов, обеспечиваемых пользователем (260 -      4000 А).

11. Управляющие 16 мм индикаторы промышленного применения.

12. Механические индикаторы положения переключателя и световые индикаторы, указывающие на используемый в данный момент источник            питания.

13. Подключение к стандартной клемме заземления или шине заземления.

14. Четыре вспомогательных контакта; два контакта замыкаются, когда переключатель находится в основном положении и два контакта замыкаются,  когда переключатель находится в аварийном положении.

15. Возможность местной/дистанционной последовательной связи для сопряжения с изделиями PowerQuest фирмы ASCO.

Заинтересовал АВР ASCO серии 4000?
Вы можете получить брошюру с подробной информацией на электронную почту.

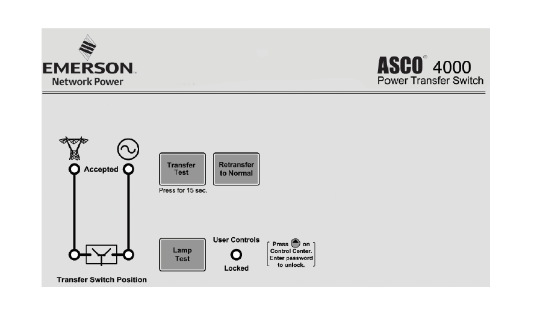

контроллер АВР ASCO серии 4000

Данный контроллер представляет собой наиболее совершенную из известных в промышленности цифровую панель управления, работающую на базе микропроцессора, и стандартно выполняет все функции, связанные с напряжением, частотой, управлением, синхронизацией и диагностикой, требуемые в большинстве случаев, связанных с использованием аварийного и резервного питания.

Микропроцессорный контроллер АВР ASCO 4000 используется со всеми автоматическими переключателями, рассчитанными на ток от 30 до 4000 А.

- Один и тот же контроллер может использоваться для переключения с закрытым, открытым переходом и в режиме с задержкой.

- Цифровой микропроцессор.

- Программирование функций с клавиатуры и установка параметров без использования измерителей, дополнительных источников питания и руководств.

- Один контроллер имеет шестнадцать (16) номиналов напряжения.

- Для анализа характеристик используется автономная диагностика, обеспечивающая вывод на панель управления информации состоянии автоматического переключателя.

- Отображение и отсчет активизируемых режимов.

- Дисплей с многоязыковой поддержкой (английский, немецкий, испанский, французский).

- Защита паролем от несанкционированного изменения параметров.

- Плата последовательной коммуникации (протокол RS-422/485) для вывода информации о регулировках и активизированных функциях.

- Коммуникационные изделия PowerQuest.

Измерение напряжения и частоты

1. Уставки по выходу напряжения за допустимые пределы по всем трем фазам как при питании от основного, так и от резервного источников.

2. Уставки по выходу частоты за допустимые пределы по всем трем фазам как при питании от основного, так и от резервного источников.

3. Измерение среднеквадратичного значения напряжения с точностью + 1%; измерение частоты с точностью + 0.2%.

4. Выбираемые уставки: измерение трех- и однофазного напряжения от основного и резервного источников частотой 50 или 60 Гц.

5. Для фазочувствительных нагрузок измерение чередования фаз.

6. Определение нарушения баланса фаз.

Функции индикации состояния и управления

- Выходные контакты сигналов на запуск двигателя.

- Улучшенный синфазный алгоритм, предусматривающий автоматическое измерение разности частот основного и резервного источников питания и осуществляющий переключение при заданном фазовом угле для минимизации воздействия на используемые в качестве нагрузки электродвигатели.

- Журнал событий хранит и позволяет вывести на экран 99 событий с записью времени, даты, описания и причины возникновения.

- Выходные сигналы для дистанционной индикации доступности основного и резервного источников питания.

- Статистические экраны мониторинга автоматического переключателя/системы, обеспечивающие:
1. Общее количество переключений.
2. Число переключений, вызванных проблемами с источником питания.
3. Общее число дней работы переключателя.
4. Общее количество часов доступности основного и резервного источников питания.

Временные задержки

- Задержка запуска двигателя - задержка всех сигналов запуска двигателя для пропуска кратковременных перебоев питания от основного источника - от 0 до 6 секунд (может быть увеличено до 60 минут при использовании внешнего источника питания напряжением 24 В постоянного тока).

- Задержка переключения на резервный источник питания - регулируется от 0 до 60 минут.

- Задержка переключения при кратковременных переходных процессах в резервном источнике, вызванных подключением генераторного агрегата - регулируется от 0 до 6 секунд.

- Задержка переключения обратно на основной источник с двумя уставками:
1. Режим отсутствия питания - от 0 до 60 минут.
2. Режим тестирования - от 0 до 60 минут.

- Задержка при работе двигателя вхолостую - регулируется от 0 до 60 минут.

- Сигнал задержки до и после переключения для выборочного отключения нагрузок с программируемым байпасом при возникновении проблем с источником питания - регулируется от 0 до 5 минут. Этот сигнал может использоваться для управления устанавливаемым пользователем реле или двумя контактными группами на два направления с номиналом 3 А при 480 В переменного тока. Укажите дополнительное оборудование ASCO 31Z.

- Полностью программируемое устройство тренировки двигателя с семью (7) независимыми режимами тренировки генераторного агрегата как с нагрузкой, так и без нее с интервалами один день, одна неделя, две недели , один месяц.

- Подача аварийных сигналов, наличие логических и временных задержек для использования совместно с переключателями, использующими закрытый принцип переключения.
1. Задержка входа в синхронизм - регулируется от 0 до 3 секунд.
2. Потеря синхронизации - регулируется от 1 до 5 минут.
3. Увеличение времени работы в параллель - регулируется от 0.1 до 1.0 секунды.

- Задержка отключения нагрузки - регулируется от 0 до 5 минут.
