АВР ABB TRUONE

КОММУНИКАЦИОННЫЕ ВОЗМОЖНОСТИ


АВР ABB TruOne с контроллерами Уровня 3 и Уровня 4 поддерживает различные возможности по дистанционному мониторингу и управлению.  Для АВР с контроллером Уровня 2 доступны только “сухие” контакты положения АВР.

МОДУЛЬ ДОПОЛНИТЕЛЬНОГО ПИТАНИЯ

Модуль дополнительного питания OXEA1 используется для:

1) подключения модулей коммуникации и сигнализации к аппарату;

2) обеспечения питанием контроллера АВР от внешнего источника 12-24 VDC с целью поддержания работоспособности при пропадании питания на вводах. Внешнее питание 12-24VDC не является обязательным, если один из источников активен, но необходимо для поддержания работоспособности модулей коммуникации в моменты пропадания питания.


Заказать АВР ABB TruONE

модули сигнализациии и связи

Дополнительные модули

Дополнительные модули используются совместно с модулем питания OXEA1 для обеспечения возможностей коммуникации (модули Ekip Com) и увеличения числа цифровых входов/выходов (модули Ekip Signalling).

Максимальное число дополнительных модулей зависит от типоразмера TruONE®: от 200 до 400 A - вмещает три дополнительных модуля, от 500 до 1600 A вмещает четыре дополнительных модуля. Модули доступны для установки в АВР TruONE® с контроллерами Уровня 3 и 4.

МОДУЛЬ СИГНАЛИЗАЦИИ

Модули Ekip 2K Signalling добавляют два цифровых входа и два цифровых выхода для дистанционного управления и сигнализации. Они могут быть запрограммированы непосредственно на аппарате, через дисплей HMI или с помощью ПО Ekip Connect. Доступны три версии модулей Ekip 2K Signalling: Ekip 2K-1, Ekip 2K-2, Ekip 2K-3. Одновременное использование одинаковых типов модулей - невозможно.
Узнать подробнее

МОДУЛЬ EKIP COM MODBUS RTU

Ekip Com Modbus RTU - это вспомогательный модуль связи, используемый для подключения АВР к промышленной сети дистанционного контроля и управления. Он подходит для интерфейсов управления с LCD и Touch (HMI уровней 3 и 4). Модуль, который можно подключить к сети RS-485 с протоколом связи Modbus RTU, позволяет выполнять следующие действия:

  • подключение TruONE к сети, интерактивный режим;
  • передачу информации о состоянии TruONE (разомкнуто, замкнуто).
Карта регистров Modbus высылается по запросу.


узнать подробнее

МОДУЛЬ EKIP COM MODBUS TCP

Модуль Ekip Com Modbus TCP - это вспомогательный модуль, который может использоваться в качестве модуля связи для подключения АВР к промышленной сети дистанционного контроля и управления или в качестве сервера HTTP. Он подходит для интерфейсов управления с LCD и Touch (HMI уровней 3 и 4). В качестве модуля связи он может быть подключен к сети Ethernet с протоколом Modbus TCP и позволяет выполнять следующие действия:

  • подключение устройства TruONE к сети, интерактивный режим;
  • передачу информации о состоянии TruONE резерва (разомкнуто, замкнуто).

В качестве сервера HTTP, подключенного к сети Ethernet, этот модуль обеспечивает доступ (только чтение) к информации устройства автоматического включения резерва.

узнать подробнее

протоколы передачи данных

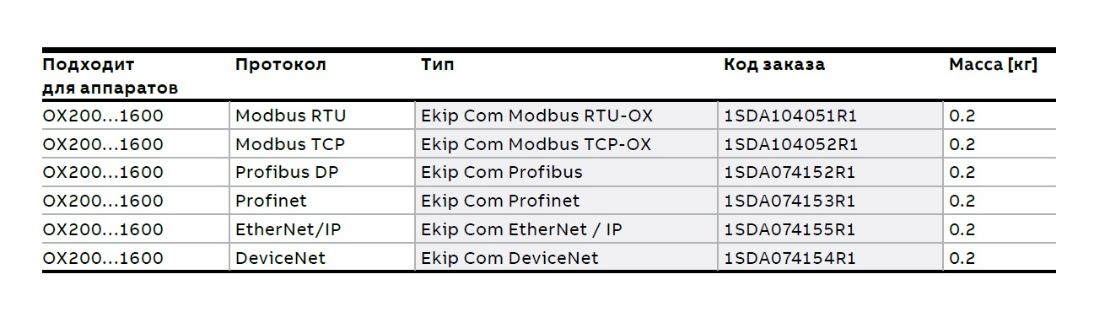

ОСТАЛЬНЫЕ МОДУЛИ

Модули Ekip Com позволяют интегрировать TruONE® в промышленные системы коммуникации для дистанционного мониторинга и управления. Одновременно можно устанавливать различные модули Ekip Com, обеспечивая коммуникацию и управление по нескольким протоколам передачи данных.

Модули Ekip Com для протоколов Modbus RTU, Profibus-DP и DeviceNet содержат DIP-переключатель, который позволяет активировать терминирующий резистор 120 Ом для согласования нагрузки. Модуль Profibus-DP так же содержит поляризационный резистор и DIP-переключатель для его активации.
