быстродействующие тиристорные АВР

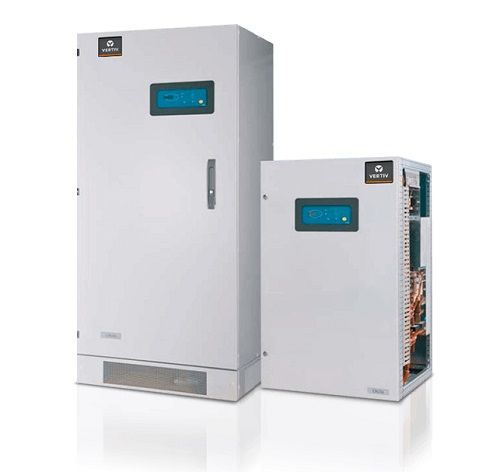

ШКАФ БАВР Liebert CROSS CABINET

Тиристорные устройства автоматического ввода резерва предназначены для автоматического переключения нагрузки на резервный источник питания при авариях на основном источнике питания. Быстродействующие шкафы АВР имеют минимально возможное время переключения в синфазном режиме не более 5 мс, а в несинфазном режиме около 15 мс.

Новейший статический выключатель фирмы VERTIV обеспечивает сочетание максимальной безопасности и надежности даже в самых сложных рабочих условиях.

Liebert CROSS CABINET выполняет быстрое переключение между двумя независимыми источниками питания, позволяя, таким образом, избежать проблем при отключении сети и повреждений подсоединенных устройств из-за сбоев в работе источника питания.

БАВР LIEBERT CROSS CABINET

описание работы

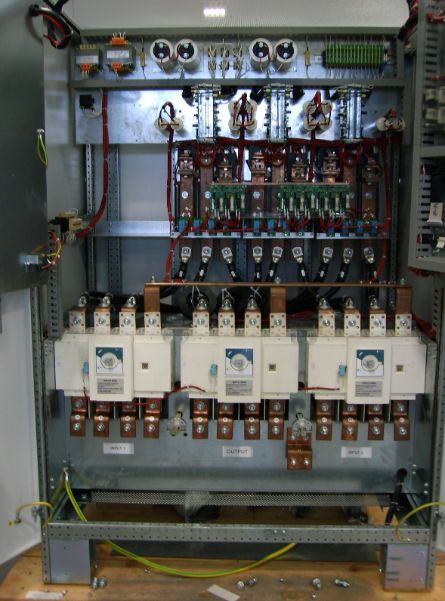

Быстродействующий тиристорный шкаф АВР Liebert CROSS CABINET является автоматическим четырехполюсным переключателем на два направления, работающим от двух независимых источников переменного тока, синхронного или асинхронного. Функция коммутации выполняется реле SCR.

Ни при каких рабочих условиях невозможно одновременное включение тока с двух источников (переключение по системе разрыва с последующим замыканием). Статический выключатель совершает быстрое переключение с одного источника питания на другой в случае сбоя на источнике, запитывающем в данный момент нагрузку, или для тестирования/техобслуживания.

Один из двух источников можно выбрать приоритетным, на который статический выключатель будет переключать нагрузку. Она остается там до тех пор, пока соответствующая команда или тест/сбой не потребуют перевода нагрузки на альтернативный источник питания.

Для каждого источника имеется ручной байпасный выключатель, который дает возможность вести обслуживание на системе без прерывания запитывания нагрузки. Следует установить замки для предупреждения соединения этих двух источников в параллель.

Статический выключатель Liebert CROSS CABINET оборудован панелью микропроцессора для выдачи информации по рабочему состоянию оборудования. С помощью блок-схемы можно мгновенно определить рабочее состояние оборудования. Кнопки для задания приоритета источника и для передачи нагрузки помогают обученным операторам полностью и правильно пользоваться устройством.

Заинтересовал  шкаф БАВР Liebert CROSS CABINET?
      Обратитесь к специалистам нашей компании по телефону          (812) 449-14-10 или задайте вопрос на сайте.

рабочие режимы АВР LIEBERT CROSS CABINET


В режиме фиксированного приоритета один из двух источников питания задан в качестве приоритетного. Другой источник становится резервным. Нагрузка запитывается от приоритетного источника все время, пока не превышаются допустимые параметры.

При сбое питания или по внешней команде нагрузка переключается на резервный источник. Когда на приоритетном источнике восстанавливаются допустимые параметры, нагрузка автоматически переводится обратно с задержкой в 30 секунд.

В режиме переменного приоритета ни один из источников не имеет приоритета перед другим. Нагрузка запитывается от последнего подсоединенного источника.

Когда происходит сбой питания или пользователь переключает источник с панели управления, нагрузка переводится на S2 и запитывается от него до тех пор, пока на нем не происходит сбой или пока пользователь снова не переключает ее с панели управления.

Переключение выполняется, если типичные параметры подключенного источника питания выходят за заданные пределы. Когда параметры источника питания возвращаются к норме, нагрузка может переключаться или не переключаться, что зависит от выбранного режима приоритета.
