АВР CHINT серии nz7

NZ7 предназначено для автоматического перехода на резервный ввод в сетях переменного тока частотой 50 Гц номинальным рабочим напряжением до 400 В и номинальным током от 16 А до 630 А, а также управления и автоматического перехода на дизель-генератор.

АВР NZ7 также обеспечивает автоматическое переключение одной или нескольких нагрузок сети с одного источника питания на другой в целях обеспечения нормального функционирования оборудования на объектах.

характеристики NZ7

Устройство автоматического ввода резерва NZ7 укомплектовано современным цифровым контроллером, который обеспечивает:

1. Компактность. Функция переключения достигается с помощью вращения вперед и назад одного и того же электродвигателя, что позволяет значительно снизить высоту устройства и уменьшить площадь для его установки.

2. Энергосбережение. Приводной механизм работает в режиме электродвигательного привода с уменьшенными энергопотреблением и уровнем шума.

3. Расширенные и комплексные функции

  • Настройка параметров: нижний и верхний пределы напряжения, время задержки, время самовозврата, автоматические переходы.
  • Визуализированное управление: отображение напряжения на вводах, установленных параметров, статуса ВКЛ/ВЫКЛ.
  • Разнообразные вспомогательные функции: внешний терминал, управление противопожарной системой, сигнал генератора, внешний источник питания.
4. Двойная блокировка. Двойная механическая и электрическая блокировки используются в целях предотвращения одновременного подключения к нагрузке двух источников питания. Электрическая блокировка включает в себя контакты прерывателей цепи (дополнительные контакты), что позволяет обеспечивать блокировку автоматического перевода на другой ввод при отключенном первом вводе.

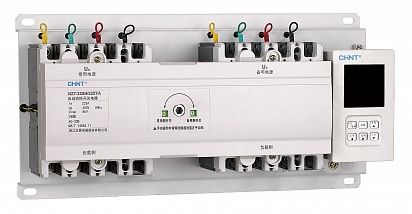

АВР CHINT NZ7

Цифровой контроллер

Контроллер може быть установлен встроенно и автономно: непосредственно на корпус NZ7 или на отдельную панель в другом месте.

Задержка перевода на резервный ввод и задержка возврата - от 0 до 180с при пропадании или восстановлении параметров сети на главном вводе.

Режим работы ввода резерва: автоматический и ручной.

Переход от главного ввода на резервный зависит от параметров сети основного ввода.

подключение вводов

схема соединений АВР

Заинтересовал АВР CHINT NZ7?
Обратитесь к специалистам нашей компании по телефону          (812) 449-14-10 или задайте вопрос на сайте.

список моделей

артикулы АВР CHINT NZ7

NZ7, трехполюсные
ТИПОРАЗМЕР NZ7-63:

NZ7-63S/3 16A - 422111, NZ7-63S/3 20A - 422112, NZ7-63S/3 25A - 422113, NZ7-63S/3 32A - 422114,      NZ7-63S/3 40A - 422115, NZ7-63S/3 50A - 422116, NZ7-63S/3 63A - 422117.

ТИПОРАЗМЕР NZ7-125:
NZ7-125S/3 63A - 422139, NZ7-125S/3 80A - 422140, NZ7-125S/3 100A - 422134.

ТИПОРАЗМЕР NZ7-250:
NZ7-250S/3 100A - 422155, NZ7-250S/3 125A - 422156, NZ7-250S/3 160A - 422157, NZ7-250S/3 200A - 422159.

ТИПОРАЗМЕР NZ7-400:
NZ7-400S/3 250A - 422174, NZ7-400S/3 315A - 422175, NZ7-400S/3 400A - 422177.

ТИПОРАЗМЕР NZ7-630:
NZ7-630S/3 400A - 422188, NZ7-630S/3 500A - 422189, NZ7-630S/3 630A - 422190.

3P
Количество полюсов
NZ7, четырехПОЛЮСНЫЕ

ТИПОРАЗМЕР NZ7-125:
NZ7-125Н/4 63A - 422153, NZ7-125Н/4 80A - 422154, NZ7-125Н/4 100A - 422148.

ТИПОРАЗМЕР NZ7-250:

NZ7-250Н/4 100A - 422167, NZ7-250Н/4 125A - 422168, NZ7-250Н/4 160A - 422169, NZ7-250Н/4 200A - 422171.

ТИПОРАЗМЕР NZ7-400:
NZ7-400S/4 250A - 422179, NZ7-400S/4 315A - 422180, NZ7-400S/4 400A - 422182.

ТИПОРАЗМЕР NZ7-630:
NZ7-630S/4 400A - 422191, NZ7-630S/4 500A - 422192, NZ7-630S/4 630A - 422193.

4P
Количество полюсов
