соленоидный механизм

АВР ASCO серии 300

основные характеристики

- Количество полюсов – 2, 3 или 4 полюса.
- Номинальный рабочий ток – от 30 до 3000А.
- Простота монтажа в шкаф и минимальные пуско-наладочные работы.
- Открытое исполнение для монтажа в шкаф клиента или в шкафу.

преимущества АВР серии 300

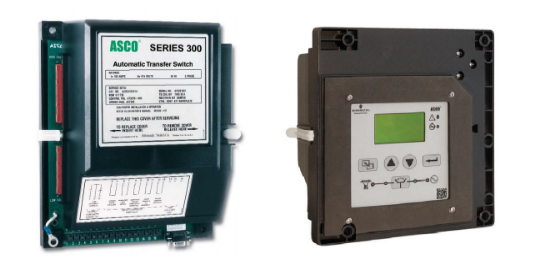

1. Законченное решение. Стандартный комплект поставки: переключатель и контроллер с ЖКД. Подбор каталожного номера.
2. Переключение с разрывом цепи питания.
3. Время переключения 0,05-0,2с.
4. Управляющий сигнал на переключение – импульсный не более 100мс,  от контроллера АВР.
5. Устройство переключения – односоленоидный механизм.
6. Двухпозиционный переключатель.
7. Наличие механической блокировки.
8. Невозможность встречного включения.
9. Автоматический пуск ДГУ.
10. Дистанционный мониторинг RS-485 / ModBus. Выбор языка интерфейса в контроллере Group G.
11. Высокая устойчивость к токам КЗ.
12. Механическая устойчивость – 50 000 циклов.
13. "Сухие" контакты положения.

Заказать АВР ASCO серии 300

принцип работы и назначение

Шкафы автоматического ввода резерва АВР ASCO предназначены для автоматического включения резервного питания в режиме сеть-сеть или сеть-генератор, а так же переключения на основной ввод при восстановлении питания; дополнительно могут использоваться для автоматического запуска дизель-генератора.

Основой шкафа автоматического ввода резерва АВР является автоматический переключатель ASCO серии 300 с микропроцессорной панелью управления. Максимальный ток переключателя 3000А.

Время переключения с одного ввода на другой, включая время срабатывания автоматики для данной серии составляет 0.16 сек.

    Перегрузочная способность для переключателей до 400 А - 100 % осветительной нагрузки 600 А и больше - 30 % осветительной нагрузки.

    Автоматический переключатель укомплектован зажимами, изготовленными из специального серебряного сплава, позволяющего использовать          как  алюминиевые, так и медные силовые кабели для подключения. Диаметр зажима учитывает сечение алюминиевого кабеля на максимальный ток        переключателя.

    Коммутация переключателя может происходить по следующим причинам:

Пропадание сети

При пропадании внешней силовой сети переключатель АВР ASCO проверяет наличие резервной сети и подключает нагрузку к аварийной (резервной) сети или генераторной установке.
При появлении внешнего напряжения сети, переключатель АВР ASCO переходит в исходное состояние и выключает дизель-генератор.

Отклонение параметров

При отклонении параметров сети от заданных:
1. Понижение напряжения ниже заданного порога (регулируется);
2. Падение или повышение частоты заданного порога (регулируется);
3. Пропадание одной фазы.

Ручное управление

При ручной коммутации переключателя АВР ASCO.

Заинтересовал шкаф АВР ASCO серии 300?
Вы можете получить брошюру с подробной информацией на электронную почту.

Получить брошюру

Регулируемые параметры

Микропроцессорная панель переключателя АВР ASCO позволяет устанавливать параметры переключения и временные задержки, а также подключать компьютер для контроля и управления состоянием переключателя или управления стартом/остановом дизель-генератора.

Устанавливаемые параметры переключения и задержек:

- Регулировки по напряжению и частоте.
- Временные задержки.

напряжение и частота

1. Напряжение срабатывания - от 70 до 90% от номинального;
2. Напряжение возврата - от 90 до 95% от номинального;
3. Частота отключения резервного источника напряжения - 85% от номинальной.
4. Частота возврата на резервный источник напряжения - 95% от номинальной.
5. Выбор однофазного или трехфазного режима работы, 50 или 60 Гц.
6. Все диапазоны контроля могут смещаться на 4,2 % (с помощью переключателя).

временные задержки

1. Блокировка переключения при кратковременном пропадании основного источника на 1 либо 3 сек.
2. Временная задержка при переключении на аварийный источник питания для выхода дизель-генератора на рабочий режим - от 0 до 5 минут.
3. Временная задержка возврата нагрузки на питание от основного источника - регулируется в пределах - от 0 до 30 минут.
4. Временная задержка сигнала выключения резервного генераторного агрегата для охлаждения двигателя - 5 минут.
